Saiba como especificar vidros para pisos

30/11/2023 - 11h06

Foi-se o tempo em que as pessoas tinham medo de andar sobre pisos envidraçados. A solução está cada vez mais presente em obras de grande escala, sejam elas mirantes, centros comerciais ou instalações artísticas, comprovando a segurança e a resistência do material.

E já que essa estrutura se tornou mais popular, O Vidroplano traz informações preciosas para sua especificação. Como calcular a espessura das chapas? Qual a importância dos apoios das peças? Quais os cuidados na hora da instalação? Confira tudo isso nesta reportagem especial.

Qual vidro usar?
A ABNT NBR 7199 — Vidros na construção civil – Projeto, execução e aplicações classifica os pisos de vidro como instalações especiais e define que o único vidro que pode ser utilizado nesse tipo de aplicação é o laminado de segurança.

Somente laminados de segurança podem ser instalados em pisos, sendo compostos por peças de vidros comuns ou temperados. Dessa forma, em caso de quebra, os fragmentos ficarão presos nos interlayers, evitando possíveis acidentes.

Cálculo, o momento da verdade
O cálculo estrutural desempenha um papel fundamental na especificação de um piso de vidro: é a etapa responsável por determinar com precisão os esforços e cargas que a estrutura deve suportar. “Portanto, é o alicerce sobre o qual se constrói a confiança na integridade e no desempenho do piso ao longo do tempo”, define Leandro Gonçalves, gerente de Projetos da processadora Divinal Vidros.

Como lembra o consultor técnico da Viminas, Luiz Cláudio Rezende (conhecido no setor como Juca), essa tarefa não assegura apenas a durabilidade da instalação. “Nos projetos arquitetônicos, seja de residência, local de trabalho ou espaços comuns, como edifícios, shoppings e aeroportos, o mais importante é garantir a segurança dos usuários”, reforça.

Quem faz o cálculo
Os profissionais que transmitem maior confiança para a realização da tarefa são os engenheiros. Porém, profissionais de nosso setor também podem contar com o suporte das usinas de vidro. A Cebrace, por exemplo, conta com uma ferramenta online para cálculos estruturais de pisos e outros tipos de instalação, como visor de piscina, boxe de banheiro, tampo de mesa, prateleiras, espelhos e revestimentos.

O que levar em conta
Para realizar o cálculo estrutural de um piso de vidro, é necessário considerar diferentes informações. Escolher como será o projeto é o momento mais importante, pois dele dependem a composição das camadas do laminado e a forma de sustentação. Por isso, atenção aos seguintes tópicos:

• Dimensões das chapas;
• Cargas estáticas e distribuídas que atuarão sobre o piso;
• Tipo de ambiente em que a estrutura será instalada.





De olho nas cargas
Para determinar a espessura das chapas, é preciso levar em consideração não apenas o vidro, mas todo o sistema, incluindo apoios e calços, e também o tipo de interlayer.

• Devem ser previstas todas as cargas que incidirão sobre o piso, como a possibilidade de aglomeração de pessoas e a colocação de móveis pesados, o que vai gerar um peso muito além do imaginado por um longo período;
• Além de aplicativos e softwares especializados para os cálculos, existem programas de engenharia que utilizam um sistema de cálculo chamado Método dos Elementos Finitos, ideal para projetos mais complexos ou que exijam precisão nos resultados;
• Outro parâmetro relevante é a deflexão: o balanço e a curvatura causados por um projeto incompleto podem gerar problemas à estrutura e desconforto aos usuários.

Tipos de instalação
Dividem-se pela forma com que o vidro é “encaixado” nos vãos:

• Apoiado pelas bordas, com a ajuda de bases metálicas e calços de borracha. Dessa maneira, o material não encosta em superfícies duras propensas a provocar quebra. Os apoios não podem ser de materiais higroscópicos (que absorvem umidade) ou que apodreçam;
• Engastado (preso por apenas um lado por encaixe ou furos);
• Parafusado ou com fixações pontuais, em dois ou mais lados da peça.





A importância dos apoios
“O suporte do piso desempenha um papel fundamental na integridade da solução”, explica Leandro Gonçalves, da Divinal. “Além de sustentar o peso do vidro, ele precisa ser projetado para resistir às cargas aplicadas e incorporar folgas de dilatação, de forma a evitar quaisquer danos ao vidro.” Por isso, torna-se um elemento que assegura o funcionamento seguro e duradouro da construção.

Os tipos de apoio mais comuns são de materiais como aço inoxidável, alumínio, ferro pintado e até mesmo madeira, dependendo da aplicação. “É fundamental garantir que os materiais de diferentes densidades que entram em contato com o vidro sejam intercalados com borrachas – ou outros materiais que minimizem o atrito”, alerta Gonçalves.

Jose Guilherme Aceto, diretor da Avec Design, empresa projetista de obras envidraçadas de grande porte, indica suportes de borracha: “Utilizamos exclusivamente silicone HTV, devido à sua durabilidade inigualável. É importante lembrar que o apoio deve ter a largura mínima de uma vez e meia a espessura dos vidros”.





Instalando com perfeição
Não basta especificar corretamente: o processo de instalação dos pisos precisa de muita atenção. Como de praxe, seguir as normas é obrigação. “Deve-se garantir que os calços de apoio atendam a ABNT NBR 7199 e possuam a dureza correta para não causar a quebra das peças”, comenta Renato Santana, coordenador de Qualidade e lean da processadora GlassecViracon. “Outro ponto é nunca instalar peças que tenham algum tipo de dano nas bordas, pois, mesmo que isso pareça superficial, pode levar à quebra futura.”

A compatibilidade dos selantes com os interlayers dos laminados é mais um tópico que não pode ser deixado de lado, com o intuito de evitar reações químicas que possam danificar as camadas intermediárias – o que levará à delaminação da peça. E durante o manuseio das chapas, é preciso extremo cuidado com impactos nas bordas: isso pode causar microtrincas.

Manutenção e cuidados pós-instalação
Como afirma Aceto, da Avec, deve-se sempre analisar o fluxo de pessoas que andará sobre um piso envidraçado também pelo lado estético. Isso rapidamente gera maior abrasão e riscos na superfície das chapas. “Assim, para proteger esses sofisticados e caros multilaminados, pode-se usar uma peça de temperado de “sacrifício”, com 6 mm de espessura, que pode ser substituída com baixo custo”, recomenda.

Outra avaliação importante: no caso de pisos sujeitos a serem molhados, a recomendação é aplicar serigrafia ou fitas antiderrapantes para evitar que se tornem escorregadios.

Este texto foi originalmente publicado na edição 611 (novembro de 2023) da revista O Vidroplano. Leia a versão digital da revista.

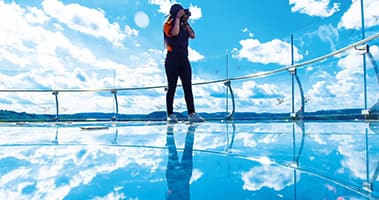

Crédito da foto de abertura: Rafael Cavalli/Divulgação
